히트펌프
(지열.공기열.폐열원/수열원)
HEAT PUMP
☞관련사이트~
☞읽을거리~

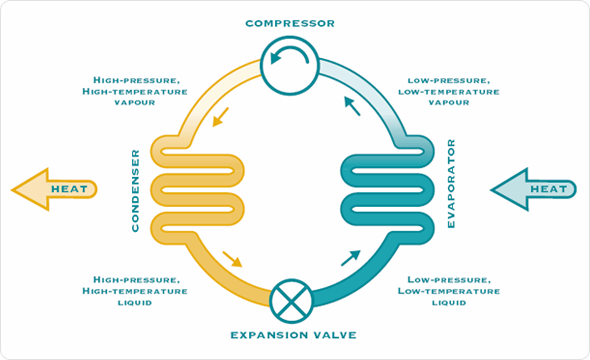

히트펌프는 냉동기나 에어컨과 같이 기계적 작동원리를 지닌 보증된 기술로써, 외부환경에서 쉽게 얻을 수 있는 공기, 물, 지열 등에서 얻은 열을 통해 필요 수요처에 에너지를 이동시켜주는 장치이다. 이처럼, 히트펌프는 냉매가스가 증발열과 응축열을 이용하는 순환방식으로써 외부의 열원(지하수열)으로 부터 열을 흡수하여 냉·난방이 공급가능한 시스템으로 전기 1kW의 입력에너지로 3~5kW의 열량을 생산가능한 고효율 에너지시스템입니다.
전기구동 히트펌프는 자연속에서 쉽게 접하는 공기, 물, 지열(지하수포함)을 열원으로 하여, 가동운전되므로, 유해가스 배출이 전혀없는 친환경 냉난방시스템이며, 화석연료를 사용하지 않아, 안전하며, 실내외 공기오염이 방지되어 쾌적성 측면에 유리하며, 냉각탑이 필요 없으므로 건물의 미관 및 구조측면에서 유리합니다. (주열원: 물, 지하수, 폐수, 지열, 공기 외/ 보조열원: 전기)
■ 지열원 히트펌프
■ 공기열원 히트펌프
실외공기가 동절기(겨울철)때는 난방열원으로, 하절기(여름철)에는 수열체로 사용됩니다. 이 시스템의 구성은 대부분 실내기와 실외기로 구성되며, 요즘은 각각 필요처(Zone)에 따라 제품의 구성(Unit)을 달리한 조합배치가 가능하여, 다양한 공조기기와의 활용으로 실용성과 효율성이 크게 향상되고 있습니다. 공기열원 히트펌프는 핀튜브형 열교환기를 주로 사용하고 있으며, 팬(Fan)를 이용하여 공기를 강제순환 시켜 공기와 냉매사이의 열교환을 촉진시키는 사이클 원리를 가집니다.
외부에 쉽게 얻을 수 있는 열원특성 때문에, 많은 지역에 보편화되고 있으나 혹한기와 같은 기온차변화가 심한 지역에서는 다소 무리가 있을 수 있습니다. 하지만, 근래에 들어 외적기후와 환경적인 난관을 극복한 시스템의 향상과 기술개발의 진전으로 기후적특성을 보완된 제품으로 관심을 받고 있습니다.
<장점>
- 열원적 특성상 외부에서 쉽게 얻을 수 있는 에너지원
- 운전제어의 편리성(단일기기로 냉·난방이 가능)
※ 덕트시스템 배치로 외기와 실내공기의 유동방향을 유용하게 흐름제어
- 넓은 면적의 온실하우스 작물재배시 다양한 덕트설비설치를 통해 신선한 외기와 순환하는 실내공기의 적절한 혼합이 가능하여 실내환경 쾌적화
- 일반적으로 설치장소의 제약이 없음
- 용량별 표준화 및 규격화가 용이
- 타열원 대비 저렴한 설치비 및 운전비
<단점>
- 외기온도가 낮고, 열부하가 최대로 되면 시스템 출력 및 성능이 저하되어 기기의 용량이 증가
- 외기의 온도가 낮고, 상대습도가 높은 경우 열교환기의 코일 표면에 성에가 발생하고, 이에 따라 주기적으로 제상운전이 요구되어 효율성 저하
■ 수열원/폐열원 히트펌프
● 공기열 히트펌프 제품 소개
● 제품 사양서
수열원 히트펌프는 난방시에는 물을 증발기의 열원으로 사용하고, 냉방시에는 물을 응축기의 수열체로 사용합니다. 수열원은 지하수, 하천수, 해수, 폐수(산업공정 외)등 다양하고 양질의 열원이 히트펌프의 열매체로 활용되어 시스템의 효율을 향상시킬 수 있으며, 우수하고 안정적인 열원의 이용으로 다양한 현장에 보급되고 있습니다. 수열원의 주요 구성 부품은 증발기, 압축기, 응축기, 팽창장치의 주요 단계과정을 거쳐 발생되는 냉난방열원을 필요처에 생산 공급하며, 현장여건에 적합한 최적시스템 구축을 위해 노력하고 있습니다.
● 제품 사양서
● 수열원 제품 소개
■ 지열원 히트펌프
지열은 열용량이 거의 무한하고, 연중 일사량이 일정한 장점으로 인하여 지표면 근처 지중온도는 연중 큰 변화가없어 냉난방에너지원으로 중요성이 높습니다. 특히, 지열원 히트펌프는 연간 외기온도의 변화폭에 비해 지열 온도변화폭이 매우 작기 때문에 이러한 온도차를 이용하여 히트펌프의 열원으로 활용하여 타열원에 비해 높은 성능을 얻어낼 수 있습니다.
주로 중소형 용량보다는 대용량시스템 구축으로 초기설치비용과 효율성측면에서 유리하여 국내 설비보급량이 증대되고 있는 열원이기도 합니다. 지열원 시스템은 공기열원에 비해 안정적이고, 계절의 따른 온도조건이 양호하여 높은 성능을 기대할 수 있으며, 비교적 타열원에 비해 운전비가 적다라는 장점을 지닙니다. 다만, 지중 열교환기 설치시 초기투자비부담과 지중 열교환기 설치완료 후, 보수가 어렵다라는 단점도 있으나, 국내 기후조건으로 볼 때 최적의 환경친화적 냉난방 및 급탕시스템으로 선호되어 활발하게 보급이 증대되고 있습니다.
● 지열히트펌프 제품 소개
● 제품 사양서
